节能型容积式热交换器

浏览 615  更新日期：2023-03-22

1、自动控温节能型容积式热交换器，它充分利用蒸汽能源，高效、节能是一种新型热水器。普通热交换器一般需要配置水水热交换器来降低蒸汽凝结水温度以便回用。而节能型热交换器凝结水出水温度在75℃左右，可直接回锅炉房重复使用。这样减少了设备投资，节约热交换器机房面积，从而降低基建造价，因此节能型容积式热交换器深受广大设计，用户单位欢迎。

2、节能型容积式热交换器工作原理详图示。有立式、卧式两种类型，其技术参数详后页图表，本厂生产规格齐全，还可按用户单位特殊需要设计、加工。

3、本热交换器适用于一般工业及民用建筑的热水供应系统。热媒为蒸汽，加热排管工作压力为，<0.6Mpa，壳体工作压力为0~1.6Mpa，出口热水温度为65℃.

4、节能型容积式热交换器，壳体材料有三种：碳素钢Q235-A、B，不锈钢1Cr18Ni9Ti，碳素钢内衬铜，U形管材料，紫铜管T2及不锈钢1Cr18Ni9Ti。可按需要加以选用。

5、卧式节能型为钢制鞍式支座。与国际S154、S165相同。立式为柱脚支座。

6、热交换器必须设置安全装置，下列各种安全装置可选择其中一种装设于交换器上：

        1)在交换器顶装安全阀，安全阀压力须与热交换器的最高工作压力相适应（向安全阀生产厂订货时需加以申明）。安全阀的安装与使用应符合劳动人事部《压力容器安全技术监督规程》的规定。

        2)在交换器顶部装设接通大气的出管（在有条件的场合）

        3)设膨胀水箱，与水加热器相连，以放出膨胀水量。

7.若水中含有硬度、盐类，使用热交换器时，器壁和管壁会形成水垢，导致换热率降低，能耗增加，因而影响使用，故应采取一定的软化措施。

8.钢衬铜热交换器比不锈钢热交换器经济，并且技术上有保证。它利用了钢的强度和铜的耐腐蚀性，即保证热交换器能承受一定工作压力，又使热交换器出水水质良好。钢壳内衬铜的厚度一般为1.2mm钢衬铜热交换器必须防止在罐内行程部分真空，因此产品出厂时均设有防真空阀。此阀除非定期检修是绝对不能取消的。部分真空形成原因可能是排水不当，低水位时从热交换器抽水过度，或者排气系统不良。水锤或突然的压力降也是造成负压原因。

交换器型号	容量 升	D	L	L1	L2	L3	L4	L5	L6	H	H1	H2	H3	a	b
1	500	600	2240	815	300	300	175	420	800	1368	558	560	913	50	50
2	700	700	2800	890	300	300	175	500	665	1108	134	700	604	50	50
3	1000	800	2848	960	300	300	175	590	750	1158	134	700	604	50	50
	c	d	e	f	g	h	重量kg
1	80	40	40	40	80	50	620
2	80	40	40	40	80	50	820
3	80	40	40	40	80	50	900

交换器型号	容量 升	D	L	L1	L2	L3	L4	L5	L6	H	H1	H2	H3	a
4	1500	900	3125	1085	250	250	150	660	825	1270	126	788	664	50
5	2000	1000	2423	1185	300	300	150	740	930	1362	168	788	706	50
6	3000	1200	3690	1465	300	300	180	900	935	2566	280	788	818	50
7	5000	1400	4132	1645	300	300	180	1050	1010	1760	330	820	900	50
7.5	6710	1600	4279	1755	300	300	180	1180	1072	1760	300	825	1000	50
8	8000	1800	4348	1620	350	350	250	1330	1162	2144	250	1008	1110	50
9	10000	2000	4490	1620	350	350	250	1490	1200	2344	278	1012	1210	50
10	15000	2200	5148	2200	350	350	250	1680	1280	2544	288	1017	1314	50
	b	c	d	e	f	g	h	i	j	k	kg
4	50	80	40	40	32	32	50	50	50		1080
5	50	80	40	40	32	32	50	50	50		1450
6	50	100	50	50	40	40	50	50	50		1760
7	50	100	50	50	40	40	50	50	50	110	1930
7.5	50	100	50	50	40	40	50	50	50	110	1930
8	50	100	65	50	50	50	80	50	50	110	3800
9	50	125	80	50	50	50	80	50	50	110	6340
10	50	125	80	50	50	50	80	50	50	130	9392

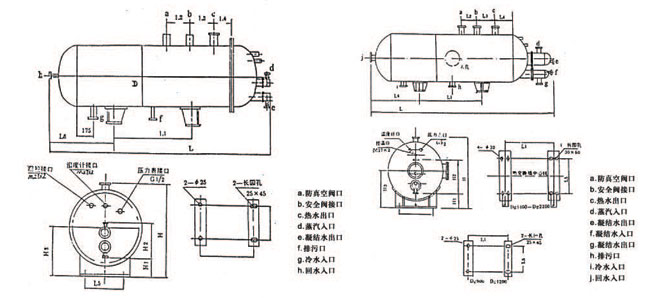

1、2、3号卧式容积式热交换器总图

4、5、6、7、8、9、10卧式节能型容积式热交换器总图
