主要用途：适用于制药、食品、化工等行业对料液的浓缩，蒸发强度一般在50-60Kg/m2h，浓缩液的比重不宜大于1.25，否则对出料带来困难。

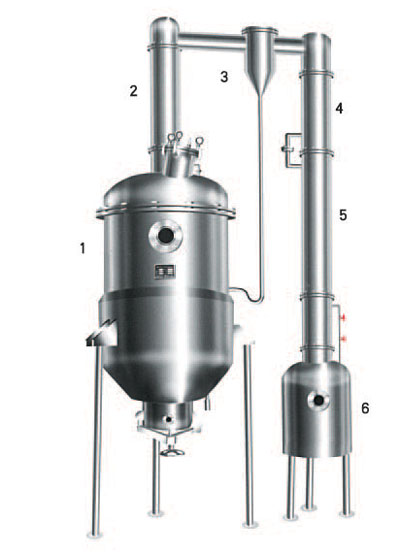

 | 主要部件示意图 1.浓缩罐 2.第一冷凝器 3.汽液分离器 4.第二冷凝器 5.冷却器 6.受液槽 |  |
| （I型） | （II型） |
结构：本设备主要包括浓缩罐、第一冷凝器、汽液分离器、第二冷凝器、冷却器、受液桶留个部件组成，全部由不锈钢制造。浓缩罐为夹套结构，冷凝器为列管式，冷却器为蛇管式。
容积（L） 项目 | 50 | 100 | 200 | 300 | 500 | 700 |
蒸汽压力 MPa | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 |
真空度 mmHg | ≤700 | ≤700 | ≤640 | ≤640 | ≤600 | ≤600 |
加热面积 M2 | 0.4 | 0.59 | 0.8 | 1.1 | 1.45 | 1.8 |
冷凝面积 M2 | 1.2 | 1.7 | 2.45 | 3.0 | 3.2 | 3.6 |
冷却面积 M2 | 0.25 | 0.35 | 0.4 | 0.6 | 0.7 | 0.85 |
受液槽容积 L | 15 | 45 | 60 | 75 | 100 | 125 |
设备净重 kg | ~350 | ~450 | ~550 | ~650 | ~800 | ~1000 |
外形尺寸 mm 长×宽×高 | 1200×600×2200 | 1350×750×2200 | 1700×800×2700 | 2100×1200×3400 | 2100×1200×3400 | 2400×1300×3400 |
